Antény RF-10

23. 12. 2010

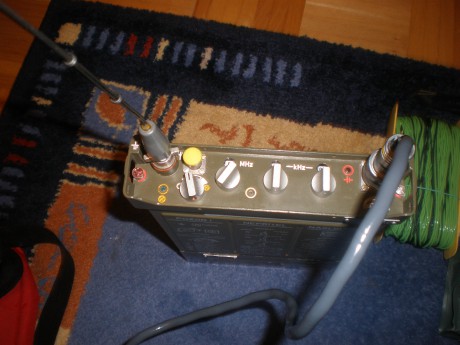

K rádiostanici RF-10 sa dodávaju 4 druhy antén.Prútová 0,5 m,prútova 1,5 m,závesná 3 metre a smerová 30 metrov.Prútové antény sa používaju hlavne za pochodu,keď to drotové napr. na portable :) Prútové antény sa pripajajú na rádiostanicu pomocou artečnej vrtulky kde anténu vložíme a zatiahneme.Závesná a smerová antena sa pripajajú na rádiostanicu pomocou BNC konektora.Závesná anténa sa pripojuje na rádiostanicu priamo,ale smerová anténa sa musi pripojit cez impedační transformátor.Transformátor sa pripojí na BNC konektor a na jeho zdierky sa pripojí smerová anténa a na druhú zdierku protiváha.Na obrázku máme smerovú a závesnú anténu a ich upevnenie v teréne.

Smerová anténa:

Drátová anténa směrová polokosočtvercová 30m dlouhá

Zavesná anténa:

Drátová anténa závěsná 3,34m dlouhá

Spôsob upevnenia smerovej antény :

Použití drátové antény 30 m dlouhé zvýšené u stanice do výšky 4 - 10 m

Spôsob upevnenia závesnej antény:

Použití drátové antény 3,34 m dlouhé zavěšené

Zdroj :

http://www.vu9967.cz/technika/radio/rf-10/rf-10.html
